交流接觸器廣泛用作電力的開斷和控制電路。交流接觸器利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。從而起到遠程控制或弱電控制強電的功能。

交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。

接觸器選型手冊中經常會看到各種符號，這些符號都代表什么意思呢？在此我們一起來了解一下。

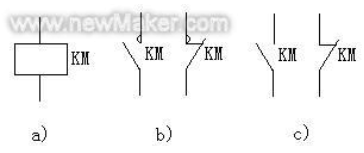

圖a)為線圈；圖b)為主觸點 圖c）為輔助觸點

下面認識下接觸器選型中涉及到的極數圖形表述方法：

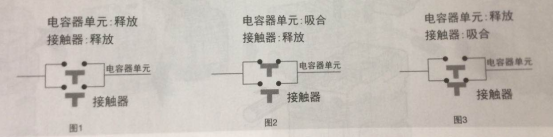

接觸器附件電容器單元操作次序圖：

其中閉合次序?yàn)閳D1到圖3；分?jǐn)啻涡驗閳D3到圖1
